معرفی مفصل زانوی مصنوعی آلمانی مدل 3R78 اتوبوک
مقدمه
حرکت دوباره پس از قطع عضو، یکی از بزرگترین دستاوردهای علم مهندسی پزشکی است.
در میان برندهای تولیدکننده تجهیزات پروتزی، نام اتوبوک (Ottobock) از آلمان همواره به عنوان نماد کیفیت، دقت و نوآوری شناخته میشود.
یکی از محصولات شاخص این شرکت، مفصل زانوی مصنوعی مدل 3R78 است؛ مفصلی سبک، مقاوم و چندمحوره که برای کاربران پروتز بالای زانو (Above-Knee Prosthesis) طراحی شده و تجربهای نزدیک به راه رفتن طبیعی را فراهم میکند.
در این مقاله، با ساختار فنی، مزایا، ویژگیهای حرکتی و سطح فعالیت مناسب کاربران این مفصل آشنا میشویم — و در پایان خواهیم دید چگونه سایبرطب این قطعه پیشرفته آلمانی را در ایران تأمین و نصب میکند.
معرفی برند اتوبوک (Ottobock Germany)
شرکت اتوبوک (Ottobock) با بیش از یک قرن سابقه، یکی از پیشگامان جهانی در زمینهی ساخت قطعات ارتوپدی و پروتزی است.
محصولات این برند شامل مفاصل زانو، پنجههای کربنی، سوکتهای هوشمند و سیستمهای میکروپروسسوری است که در سراسر جهان برای توانبخشی بیماران قطع عضو مورد استفاده قرار میگیرد.
اتوبوک با شعار “Quality for life” (کیفیت برای زندگی) شناخته میشود و همواره در طراحی محصولات خود، بر طبیعی بودن حرکت، کاهش وزن قطعات و افزایش ایمنی کاربر تمرکز دارد.
یکی از محبوبترین مفصلهای مکانیکی این شرکت برای افراد بالای زانو، 3R78 است که به دلیل طراحی دقیق، دوام بالا و قیمت مقرونبهصرفه، در بسیاری از کلینیکهای پروتز جهان مورد استفاده قرار میگیرد.

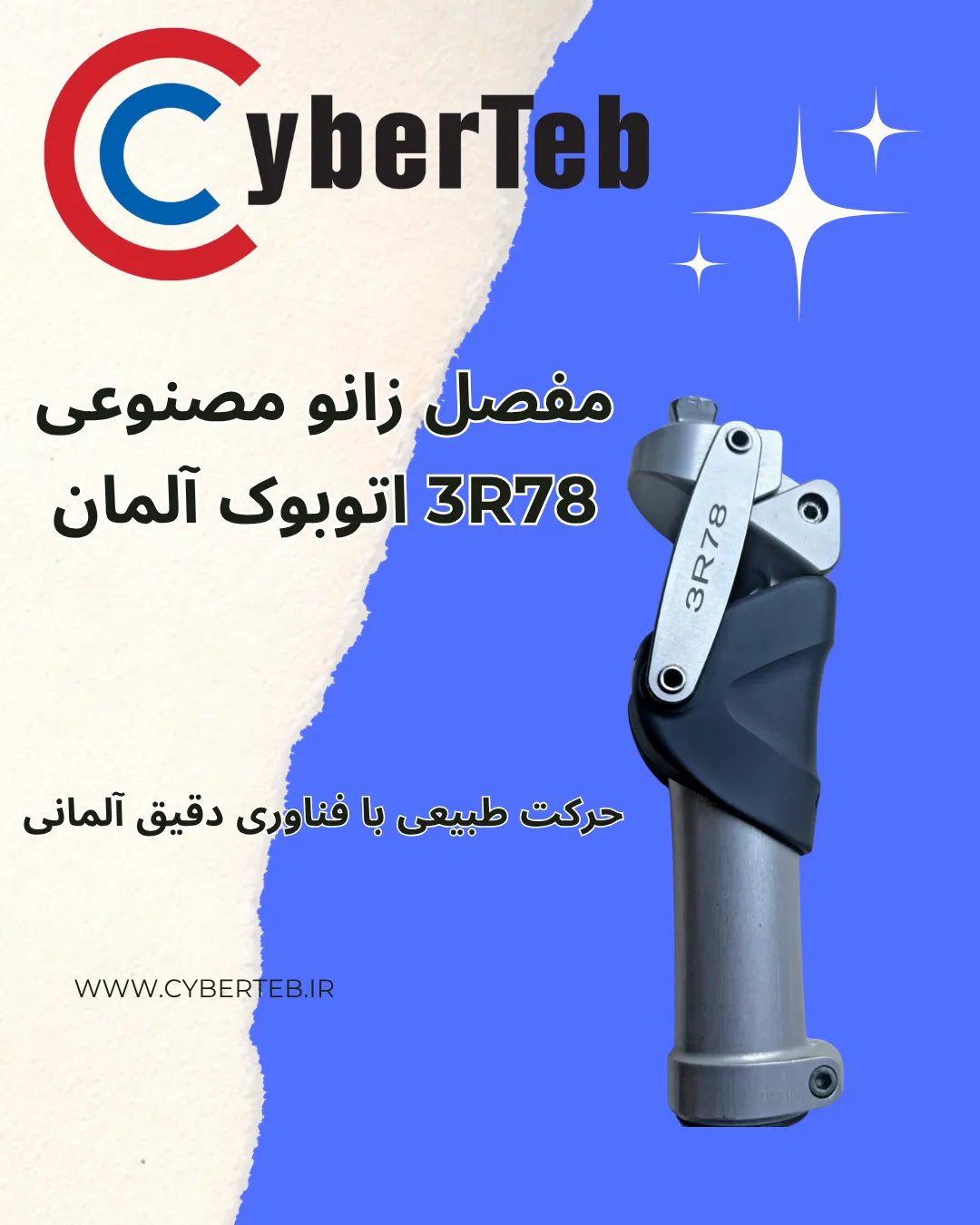

معرفی مفصل زانوی مصنوعی 3R78اتوبوک
طراحی و ساختار مفصل زانوی 3R78 اتوبوک
3R78 یک مفصل زانوی مکانیکی از نوع محور منفرد (Single Axis Knee Joint) است که به کمک فناوری مهندسی آلمان، با ترکیب آلیاژ سبک و مقاوم ساخته شده است.
بدنهی اصلی از جنس آلومینیوم هوافضا با پوشش آنودایز ضد خوردگی است تا وزن پایین و دوام بالا را همزمان داشته باشد.
وزن این مفصل تنها حدود ۶۰۰ تا ۶۵۰ گرم است که در مقایسه با سایر مدلهای همرده، بسیار سبک محسوب میشود.
طراحی ساده، اما دقیق آن باعث شده نصب، تنظیم و تعمیر آن نیز برای متخصصان ارتوپدی فنی آسان باشد.
ویژگیهای فنی مفصل زانوی 3R78 اتوبوک
| ویژگی | توضیحات |
|---|---|
| نوع مفصل | مکانیکی تکمحوره (Single Axis Knee) |
| نوع کنترل فاز ایستادن | سیستم قفل اصطکاکی قابل تنظیم (Friction Brake) |
| سیستم فاز نوسان (Swing Phase) | کنترل با مقاومت قابل تنظیم |
| وزن مفصل | حدود ۶۵۰ گرم |
| حداکثر وزن کاربر | تا ۱۲۵ کیلوگرم |
| ارتفاع ساخت (Build Height) | حدود ۱۳۵ میلیمتر |
| محدوده حرکت زانو | ۱۲۰ درجه خم شدن کامل |
| مکانیزم قفل ایمنی در فاز ایستادن | دارد (Auto-lock when load applied) |
| سطح فعالیت کاربر | کم تا متوسط (Mobility Level 2–3) |
| کشور سازنده | آلمان (Germany) |
عملکرد مفصل زانوی 3R78 اتوبوک در فاز ایستادن و نوسان
فاز ایستادن (Stance Phase)
در هنگام قرار گرفتن پا بر روی زمین، سیستم اصطکاکی و ترمز داخلی مفصل 3R78 فعال میشود تا از خم شدن ناگهانی زانو جلوگیری کند.
این ویژگی به کاربر احساس امنیت و اطمینان در ایستادن یا انتقال وزن میدهد.
بهویژه در کاربران تازهکار یا افرادی که عضلات ران ضعیفتری دارند، این خاصیت باعث میشود زانو به طور ناگهانی تا نشود.
فاز نوسان (Swing Phase)
در هنگام قدم برداشتن، سیستم کنترل نوسان مفصل، حرکت پا را نرم و یکنواخت میکند.
کاربر میتواند گامهای پشت سر هم را بدون ضربه یا توقف ناگهانی بردارد، که این ویژگی در تعادل کلی بدن نقش زیادی دارد.
مزایای استفاده از مفصل زانوی 3R78 اتوبوک
۱. وزن سبک و طراحی کامپکت
بدنهی آلومینیومی این مفصل باعث میشود پای مصنوعی سبکتر و استفاده روزمره آسانتر باشد.
کاهش وزن قطعات بهویژه برای افراد بالای زانو اهمیت زیادی دارد، زیرا در طول روز انرژی کمتری برای حرکت صرف میشود.
۲. حرکت نرم و طبیعی
سیستم اصطکاک قابل تنظیم، حرکت زانو را شبیهتر به مفصل طبیعی بدن میکند.
کاربر در راه رفتنهای طولانی یا روی سطوح ناهموار احساس طبیعیتری دارد.
۳. ایمنی بالا در فاز ایستادن
فناوری load-activated brake یا ترمز خودکار هنگام وارد شدن نیرو بر زانو، از تا شدن ناگهانی جلوگیری میکند و ایمنی کاربر را افزایش میدهد.
۴. دوام بالا و نیاز کم به سرویس
ساخت آلمانی و استفاده از یاتاقانهای صنعتی با طول عمر بالا، سبب شده این مفصل به ندرت نیاز به تعمیر یا تنظیم مجدد داشته باشد.
۵. قابلیت تنظیم دقیق برای هر فرد
متخصص پروتز میتواند میزان مقاومت در فاز نوسان یا ایستادن را مطابق وزن، قد و الگوی حرکتی کاربر تنظیم کند.
مفصل 3R78 اتوبوک مناسب برای چه افرادی است؟
مفصل 3R78 برای کاربرانی طراحی شده که سطح فعالیت متوسط (Mobility Class 2-3) دارند.
به عبارت سادهتر، افرادی که در زندگی روزمره زیاد پیادهروی میکنند اما نیاز به سرعت یا فعالیتهای ورزشی حرفهای ندارند.
مناسب برای:
-
افراد قطع عضو بالای زانو (Transfemoral Amputees)
-
بیماران با وزن کمتر از ۱۲۵ کیلوگرم
-
کاربران در مراحل اولیه توانبخشی
-
کسانی که به دنبال پای مصنوعی آلمانی سبک و قابل اعتماد هستند
-
افراد مسن یا با عضلات ران ضعیف که ایمنی در اولویت آنهاست
تفاوت مفصل 3R78 اتوبوک با مدلهای مشابه
| مدل | نوع مکانیزم | ویژگی بارز | سطح فعالیت |
|---|---|---|---|
| 3R78 | اصطکاکی با قفل ایمنی | سبک، ساده، ایمن | متوسط |
| 3R80 | سیستم هیدرولیک دو فازی | مناسب فعالیت بالا | زیاد |
| 3R60 | سیستم چندمحوره تطبیقی | نزدیکترین حرکت به زانوی طبیعی | متوسط تا زیاد |
همانطور که دیده میشود، 3R78 در رده مفاصل مکانیکی ساده و سبک قرار میگیرد و گزینهای عالی برای کاربران تازهکار یا افرادی است که به پایداری بالا و کنترل آسان نیاز دارند.
ترکیب پیشنهادی قطعات با 3R78 اتوبوک
برای دستیابی به بهترین عملکرد، مفصل زانوی 3R78 معمولاً همراه با قطعات زیر استفاده میشود:
-
پنجه کربنی سبک (مثلاً 1D35 یا Vari-Flex) برای بازده انرژی بالا
-
لوله تیتانیومی یا آلومینیومی تنظیمپذیر برای تنظیم ارتفاع دقیق
-
لاینر سیلیکونی یا Seal-In اوسر یا اتوبوک برای راحتی و تعلیق بهتر
-
سوکت سفارشی بر اساس اسکن سهبعدی اندام باقیمانده
این ترکیب باعث میشود حرکت پای مصنوعی طبیعیتر، سبکتر و ایمنتر شود.
نکات نگهداری و ایمنی
-
هر ۶ تا ۱۲ ماه یک بار مفصل باید توسط تکنسین پروتز بررسی شود.
-
از ضربات شدید یا افتادن مستقیم روی مفصل خودداری شود.
-
برای تنظیم مقاومت نوسان یا ترمز، حتماً به متخصص مراجعه کنید.
-
در صورت احساس شلی یا صدا در مفصل، استفاده را متوقف کرده و بررسی کنید.
تجربه کاربران از 3R78 اتوبوک
بسیاری از کاربران این مدل از روانی حرکت، ایمنی بالا و دوام آن رضایت دارند.
در مقایسه با مفاصل مشابه، این مدل به دلیل وزن کمتر و کارایی بهتر در راه رفتنهای طولانی، گزینهای اقتصادی اما با کیفیت بالا محسوب میشود.
کاربران میگویند با نصب صحیح و تنظیم دقیق، میتوانند گامهای پیوسته، بدون لرزش و با اعتمادبهنفس بردارند — حتی در مسیرهای شیبدار یا هنگام نشستن و برخاستن.
نتیجهگیری
مفصل زانوی 3R78 اتوبوک آلمان، ترکیبی از مهندسی دقیق، وزن سبک، ایمنی بالا و عملکرد نرم است.
این قطعه برای کاربران پروتز بالای زانو که به دنبال حرکتی طبیعی، قابل اعتماد و اقتصادی هستند، یکی از بهترین انتخابها به شمار میآید.
با بهرهگیری از سیستم اصطکاکی هوشمند و طراحی مکانیکی مقاوم، اتوبوک بار دیگر نشان داده که چرا پای مصنوعی آلمانی استاندارد طلایی در دنیا محسوب میشود.
سایبرطب؛ تأمینکننده قطعات پیشرفته پروتز آلمانی در ایران
کلینیک سایبرطب (CyberTab) با بیش از ۱۶ سال تجربه در طراحی و ساخت پروتز،
به عنوان یکی از مراکز تخصصی در تأمین قطعات اورجینال اتوبوک آلمان،
از جمله مفاصل 3R78، 3R80 و 3R60، پنجههای کربنی و لاینرهای سیلیکونی فعالیت میکند.
سایبرطب با استفاده از تجهیزات اسکن سهبعدی، طراحی دیجیتال سوکت (CAD/CAM) و همکاری با تکنسینهای آموزشدیده،
پروتزهایی با بالاترین سطح دقت، راحتی و تطابق آناتومیک میسازد.
اگر به دنبال یک پای مصنوعی آلمانی سبک، ایمن و طبیعی هستید،
هماکنون میتوانید از مشاوره رایگان سایبرطب استفاده کنید تا بهترین ترکیب قطعات اتوبوک برای شما انتخاب شود.
