پنجه کربنی چگونه طراحی میشود؟ از علم مواد تا بازگشت انرژی در هر گام
در دنیای امروز، طراحی پروتزها دیگر فقط بازسازی ظاهر اندام نیست؛
بلکه بازگرداندن عملکرد طبیعی بدن در مرکز توجه قرار گرفته است.
در میان تمام بخشهای یک پای مصنوعی،
پنجه (Foot) بیشترین نقش را در تعادل، جذب ضربه و بازگرداندن انرژی دارد.
به همین دلیل مهندسان پزشکی در برندهایی مثل Ottobock آلمان و Ossur آمریکا
با استفاده از مواد پیشرفته مانند الیاف کربن (Carbon Fiber)
پنجههایی ساختهاند که هم سبکاند، هم انعطافپذیر، و هم در هر گام، انرژی از دسترفته را به بدن بازمیگردانند.
در این مقاله از سایبرطب (CyberTeb.ir)،
میخوانید پنجه کربنی چیست، چگونه طراحی میشود، چه مزایایی دارد
و چرا به یکی از پرکاربردترین قطعات پروتز در دنیا تبدیل شده است.

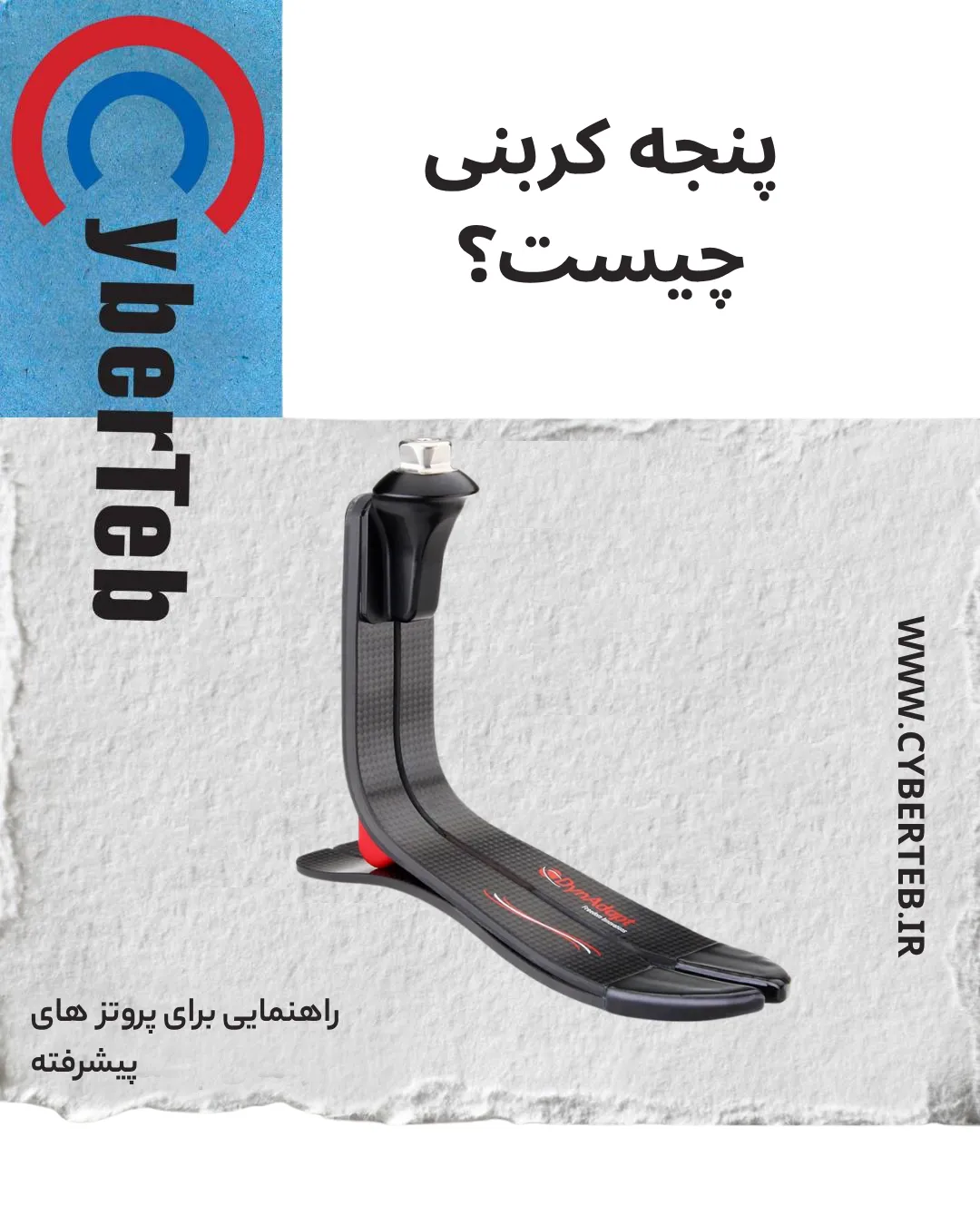

۱. پنجه کربنی چیست؟
پنجه کربنی بخشی از پای مصنوعی است که جایگزین کف پا و پاشنهی طبیعی بدن میشود.
این بخش از چند لایه فیبرکربن فشرده ساخته شده و در زمان گامبرداری،
همانند یک فنر، انرژی فشرده را آزاد میکند تا حرکت نرم و روانتر شود.
📍 در واقع، پنجه کربنی ترکیبی از مهندسی مکانیک، بیومکانیک و علم مواد است
که هدفش بازگرداندن حرکت طبیعی، حتی در افراد بسیار فعال است.
۲. چرا فیبرکربن انتخاب شده است؟
فیبرکربن (Carbon Fiber) مادهای فوقالعاده سبک و مقاوم است
که ابتدا در صنایع هوافضا و خودروسازی استفاده میشد.
در طراحی پروتزها، این ماده بهخاطر سه ویژگی منحصربهفرد محبوب شد:
-
وزن بسیار کم – حدود ۵ برابر سبکتر از فولاد و ۲ برابر سبکتر از آلومینیوم
-
انعطاف بالا – میتواند خم شود و دوباره به حالت اولیه برگردد
-
مقاومت فوقالعاده در برابر شکستگی
📍 به همین دلیل پنجههای کربنی نهتنها برای بیماران روزمره، بلکه برای ورزشکاران حرفهای قطع عضو نیز استفاده میشوند.
۳. مراحل طراحی پنجه کربنی
طراحی یک پنجه کربنی واقعی ترکیبی از تحلیل بیومکانیکی، مدلسازی دیجیتال و تستهای فیزیکی است.
🔹 مرحله ۱: تحلیل حرکات بدن (Gait Analysis)
در ابتدا حرکات طبیعی پا هنگام راه رفتن با سیستمهای حرکتی سهبعدی (Motion Capture) بررسی میشود.
پارامترهایی مانند فشار کف پا، زاویهی مفصل، و نیروهای عکسالعمل زمین (Ground Reaction Force) ثبت میشوند.
📍 هدف از این مرحله، تعیین دقیق مقدار نیرویی است که پنجه باید در هر گام ذخیره و آزاد کند.
🔹 مرحله ۲: مدلسازی سهبعدی (3D CAD Design)
در نرمافزارهای طراحی صنعتی مثل SolidWorks یا CATIA،
مدل اولیهی پنجه طراحی میشود.
مهندسان زاویهی قوس، ضخامت لایهها و محل تمرکز نیرو را دقیق تنظیم میکنند.
-
قوس (Arch) در پنجه برای بازگشت انرژی طراحی میشود.
-
پاشنهی کوتاهتر برای کاهش شوک در تماس اولیه است.
-
جلوی پا (Forefoot) انعطافپذیر طراحی میشود تا حرکت نرمتری هنگام جدا شدن از زمین ایجاد کند.
📍 سایبرطب از مدلسازی سهبعدی برای انتخاب نوع پنجه متناسب با وزن و فعالیت هر بیمار استفاده میکند.
🔹 مرحله ۳: انتخاب جنس و چیدمان الیاف
الیاف کربن در قالب لایههای نازک روی هم قرار میگیرند.
جهتگیری این الیاف (Fiber Orientation) بسیار حیاتی است:
-
الیاف طولی برای تحمل وزن بدن
-
الیاف مورب برای کنترل پیچش (Torsion)
-
الیاف عرضی برای بازگشت سریع انرژی
📍 هر پنجه معمولاً بین ۱۵ تا ۳۰ لایه فیبر دارد که با رزین اپوکسی تحت فشار و حرارت فشرده میشوند.
🔹 مرحله ۴: ساخت و پخت (Curing)
پس از چیدمان لایهها، پنجه درون قالب فلزی قرار داده میشود
و در دمای حدود ۱۲۰ تا ۱۸۰ درجه سانتیگراد پخته میشود.
این فرآیند باعث میشود رزین سخت شده و الیاف به شکل دائمی در کنار هم قفل شوند.
📍 این مرحله است که به پنجهی کربنی قدرت، دوام و خاصیت ارتجاعی میدهد.
🔹 مرحله ۵: تست و کالیبراسیون
قبل از استفادهی بالینی، پنجه در آزمایشگاه تست میشود.
آزمایشها شامل:
-
تست فشار ایستا (Static Load)
-
تست خمش (Bending Test)
-
تست خستگی (Fatigue Test)
📍 پنجه باید بتواند بیش از ۲ میلیون سیکل گامبرداری را بدون تغییر شکل تحمل کند.
۴. انواع طراحی در پنجههای کربنی
تمام پنجههای کربنی یکسان نیستند؛ طراحی آنها بر اساس نوع فعالیت، وزن و محل قطع عضو متفاوت است.
| نوع طراحی | ویژگیها | مناسب برای |
|---|---|---|
| پنجه یکنواخت (Single Spring) | سبک، ساده، اقتصادی | بیماران کمتحرک |
| پنجه دولایه (Split Toe) | کنترل بهتر در چرخش | استفاده روزانه |
| پنجه دینامیک (Dynamic Response) | بازگشت انرژی در هر گام | کاربران فعال |
| پنجه C شکل ورزشی (Sport Blade) | طراحی خاص برای دویدن و پرش | ورزشکاران و پارالمپیکیها |
📍 سایبرطب انواع پنجههای Triton Ottobock، Vari-Flex Ossur و Soleus College Park را برای بیماران با سطح فعالیت متفاوت ارائه میدهد.
۵. مزایای بیومکانیکی پنجه کربنی
پنجه کربنی برخلاف مدلهای پلاستیکی یا لاستیکی، به بدن کمک میکند تا حرکت طبیعیتری داشته باشد.
مزایای اصلی:
✅ بازگشت انرژی: ذخیره و آزادسازی انرژی در هر گام مانند عضلات ساق پا
✅ وزن بسیار سبک: کاهش خستگی روزانه
✅ نرمی حرکت: جذب شوک در برخورد با زمین
✅ پایداری بالا: حفظ تعادل روی سطوح ناهموار
✅ افزایش اعتمادبهنفس بیمار: احساس حرکت طبیعیتر
📍 بیماران سایبرطب معمولاً پس از نصب پنجه کربنی گزارش میدهند که حرکتشان نرمتر و گامها بلندتر شده است.
۶. انتخاب پنجه کربنی مناسب
انتخاب نوع پنجه به چند عامل مهم بستگی دارد:
-
وزن بدن بیمار: هر مدل دارای محدودهی تحمل وزن مشخص است.
-
سطح فعالیت (K-Level): از K1 (حرکت محدود) تا K4 (ورزشکار حرفهای).
-
محل قطع عضو: زیر زانو، بالای زانو یا قطع از مچ.
-
هدف حرکتی: استفاده روزمره، شغلی یا ورزشی.
📍 در سایبرطب، انتخاب پنجه با نرمافزار بیومکانیکی انجام میشود تا مدل دقیق متناسب با بیمار پیشنهاد شود.
۷. چالشهای طراحی پنجه کربنی
اگرچه این فناوری پیشرفته است، اما چالشهایی هم دارد:
-
تنظیم میزان سختی (Stiffness) برای هر بیمار دشوار است.
-
پنجههای کربنی در برابر ضربه مستقیم یا بریدگی آسیبپذیرند.
-
تولید نیاز به تجهیزات دقیق و پرهزینه دارد.
📍 سایبرطب از مدلهای بهینهشده با طراحی چندمنحنی استفاده میکند که سختی را در بخش پاشنه و جلو متفاوت تنظیم میکند.
۸. آیندهی طراحی پنجههای کربنی
تحقیقات جدید به سمت پنجههای هوشمند در حال حرکتاند —
مدلهایی که با حسگر و میکروپردازنده میتوانند به زمین، وزن بدن و سرعت حرکت واکنش نشان دهند.
پنجههای ترکیبی جدید شامل:
-
فیبرکربن + حسگر فشاری برای تطبیق سریعتر با محیط
-
سیستم تنظیم دیجیتال سختی
-
مواد نانوکامپوزیت سبکتر از کربن معمولی
📍 سایبرطب بهعنوان مرکز تخصصی ساخت و تنظیم پروتزهای پیشرفته،
در آینده نزدیک این نسل از پنجهها را نیز به مجموعه خود اضافه خواهد کرد.
جمعبندی
پنجه کربنی نقطهی تلاقی علم مواد، بیومکانیک و طراحی مهندسی است.
این فناوری با استفاده از لایههای فیبرکربن و طراحی فنریشکل،
حرکت طبیعی انسان را بازسازی کرده و انرژی از دسترفته را به بدن بازمیگرداند.
در کلینیک سایبرطب (CyberTeb.ir)،
پنجههای کربنی از برندهای معتبر Ottobock، Ossur و College Park
با سوکت اختصاصی و تنظیم دیجیتال نصب میشوند تا حرکت بیمار طبیعیتر، نرمتر و کمانرژیتر شود.
